旧形電動・手打ち両用セル板交換式パチンコ台整備続き

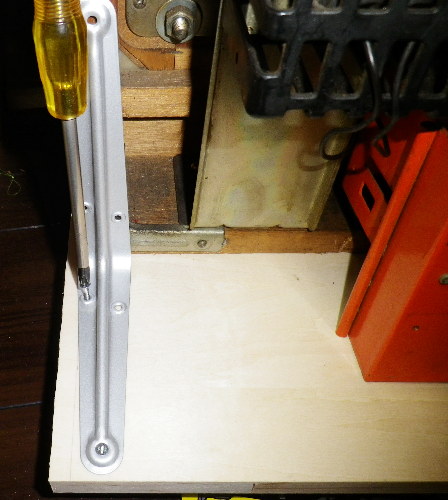

台を固定しているところの画像です

 台板側から金具で固定を始めます。

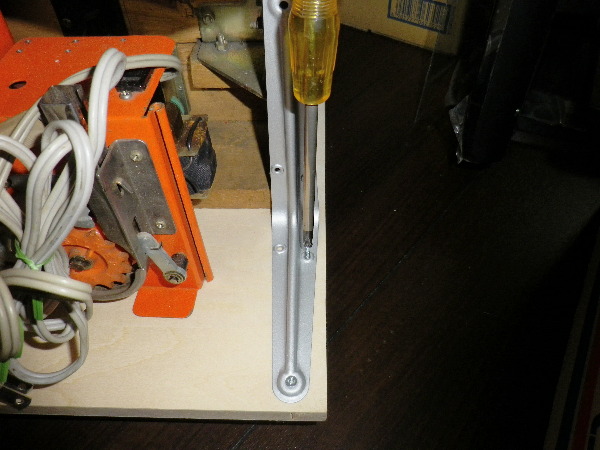

台を固定しているところの画像です

 反対側(裏側から見て左下)は、枠に別の金具が付いているので、それをよけるようにネジ止めしますが、ほとんど支障はしません。

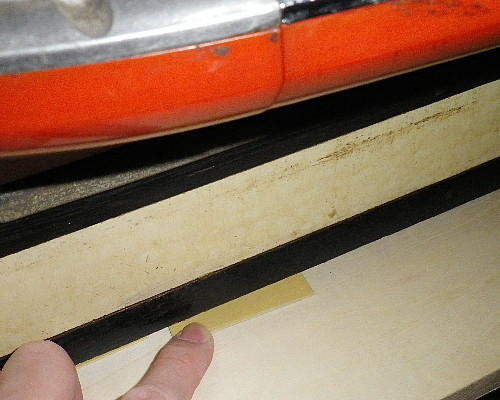

台を固定しているところの画像です

 傾斜計を使ってネカセを調整します。ネカセの調整は、安直ですが厚紙をはさんで行っています。

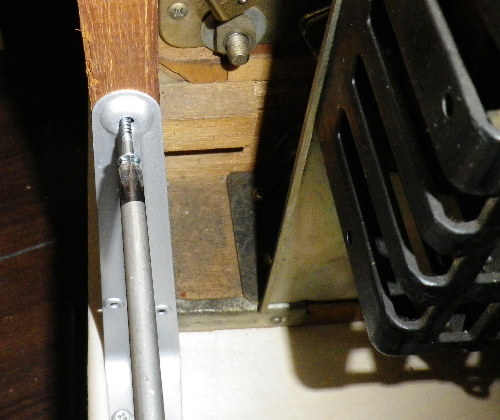

台を固定しているところの画像です

 L字金具上方の穴で、台の枠と台板をしっかり固定します。

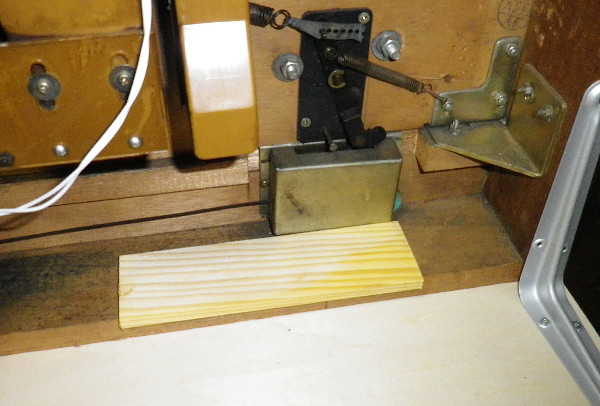

玉上げ機を取り付ける準備の画像

 この台も、玉上げ機が無いと、裏側タンクの玉がどんどん減ってしまうので、玉上げ機を取り付けます。そのための木座を準備します。端材を利用しましたが、これをかませておかないと、玉上げ機が水平に付きません。
