エンドウ製モハ103−1000動力交換・床下振り替え整備工事続き


旧モーターの画像です

 取り外したV19モーターです。ウオームは打ち込んでありました。

カンモーターにパイプを差し込んだところの画像です

 例によって、MCR3B00モーターを使います。軸の径が2ミリなので、2.4ミリになるように、変換パイプを差し込みます。またモーターの片極と、モーター本体を短いコードで結びます。

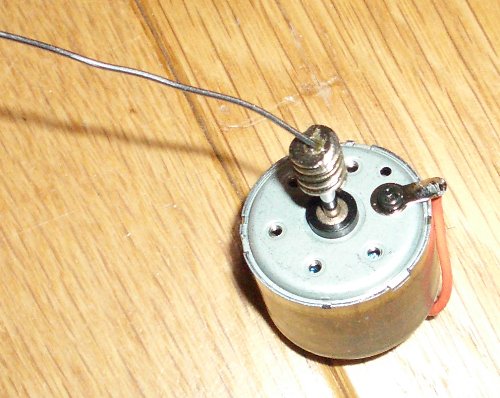

ウオームをハンダ付けしているところの画像

 ウオームをハンダ付けします。ハンダが回ればそれでOKです。

ウオームの差し替えが終わったところの画像

 ウオームの差し替えが終わりました。これからモーターをインサイドギアに、再度取り付けます。

連結器を交換しているところの画像です

 忘れずに、連結器をドローバーから、他車にあわせて、カツミエースカプラーに交換します(左側が交換済み)。
