旧形電動・手打ち両用セル板交換式パチンコ台のセル板交換続き

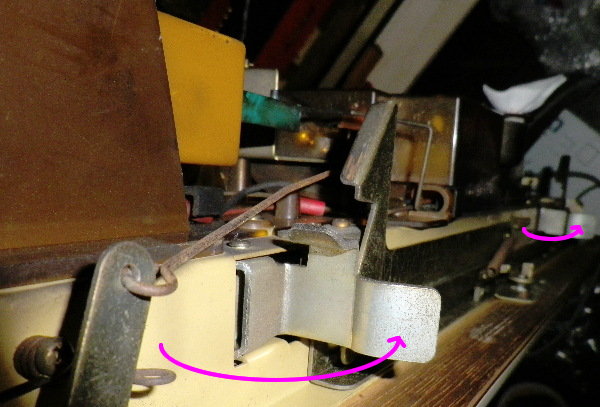

セル板の留め金を外しているところの画像

 セル板を止めている金具を外します。矢印方向に引き下げる形になります。左右2ヶ所ずつです。

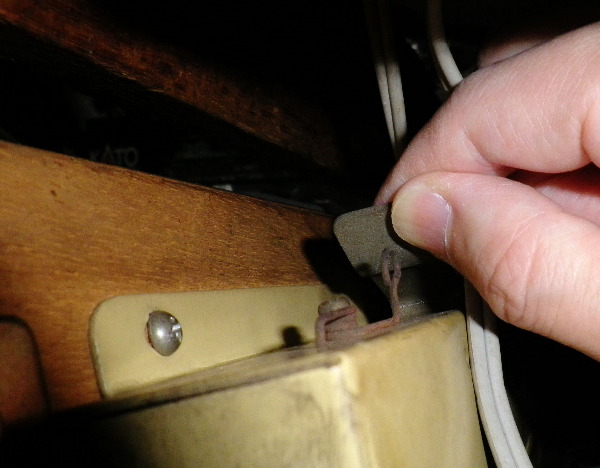

セル板の留め金を外しているところの画像

 反対側も。指でつまんでいるのが金具です。普段はバネで固定されています。

前扉を開けている画像です

 次に前扉(ガラスが本来はまっている枠)を開けます。

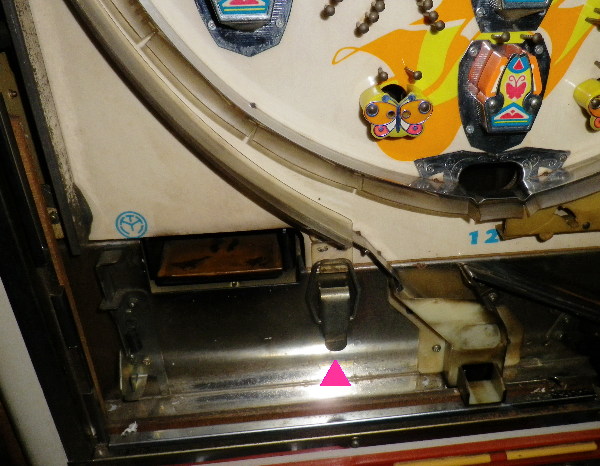

上皿部を開けている画像です

 ガラス枠内の左下にある金具を押し下げると、上皿が開けられます。上皿をあけるとセル板の止め金具が1ヶ所あります(三角印のところ)ので、これを外します。

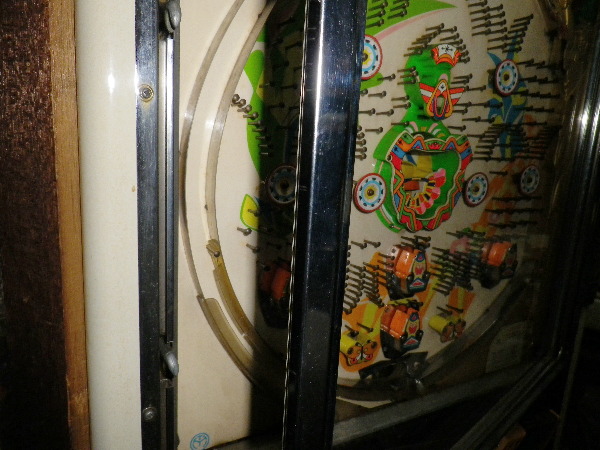

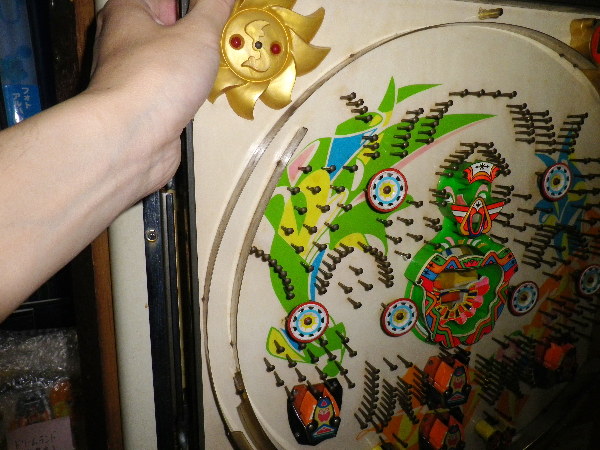

セル板を取り外しているところの画像

 これでセル板が外れますので、手で持って少し持ち上げ気味にしながら取り外します。

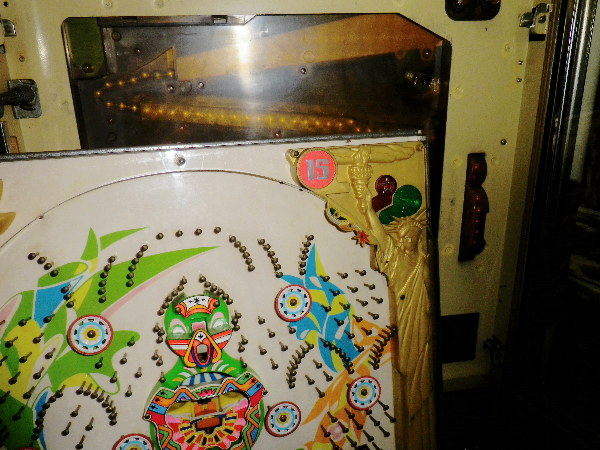

取り外したセル板の画像です

 セル板を取り外しました。奥に見えるのは、台の払い出し機構を含む部分です。
